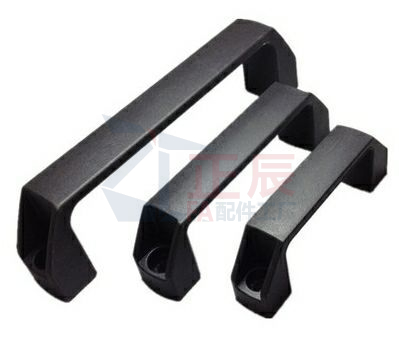

Externe Nylongriffe UPCN

Materialien

[M]Material

Glasfaserverstärktes Nylon 6

・Materialien

[M]Material

Glasfaserverstärktes Nylon 6

Artikelnummer		Farbe der Griffe	H	Profile (Serie)	h	L	L1	R	C	Lr	Lc	Zulässige Belastung (N)	Masse (G)
Typ	A
UPCN	19	B(Schwarz) W (Weiß) M (Orange) R (Rot) G (Grün)	36	HFS5	30	90	108.5	5.5	9.5	11	6	500	23
			51		45								24
	21		36	HFS6	30	93.5	112	6.5	10.5	13	7		25
			51		45								28
	26		41	HFS8 HFS8-45	34	117	139	8.5	13.3	15	9		38
			57		50								48
	27		45		37	132	156			16			54
			63		55								62
	28		52		42	152	177	6.5	10.5	13	7		66
			50		42	179	204	8.5	13.3	17	9		68
			71		63								86

[ !]Die Standardfarbe des Griffs ist schwarz, sofern nicht anders angegeben.[ !]Die standardmäßige H-Abmessung ist A19−H36, A21−H36, A26−H41, A27−H45 und A28−H50, sofern nicht anders angegeben.

Artikelnummer		Grifffarben	H	h	L	L1	R	C	Lr	Lc	Zulässige Belastung (N)	Masse (G)
Typ	A
UPCN	19	B(Schwarz) W (Weiß) M (Orange) R (Rot) G (Grün)	36	30	90	108.5	5.5	9.5	11	6	500	23
			51	45								24
	21		36	30	93.5	112	6.5	10.5	13	7		25
			51	45								28
	26		41	34	117	139	8.5	13.3	15	9		38
			57	50								48
	27		45	37	132	156			16			54
			63	55								62
	28		52	42	152	177	6.5	10.5	13	7		66
			50	42	179	204	8.5	13.3	17	9		68
			71	63								86

[ !]Die Standardgrifffarbe ist schwarz, sofern nicht anders angegeben.[ !]Die standardmäßige H-Abmessung ist A19-H36, A21-H36, A26-H41, A27-H45 und A28-H50, sofern nicht anders angegeben.
