| Menge: | |
|---|---|

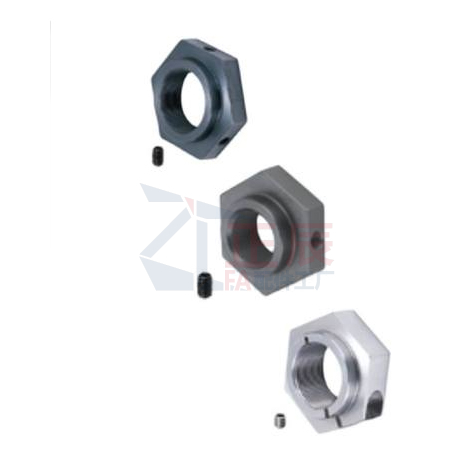

BNSCC, BNBMC und BNBSChaben vorne ein rundes Erkennungsdach. Equiy.Thermal Refined zeichnet sich durch Haltbarkeit aus.StellschraubeSchraube
| Typ | Grob | Bußgeld | [ M ]Material | [H]Härte | [ S ]Oberflächenbehandlung | [ A ]Zubehör | |

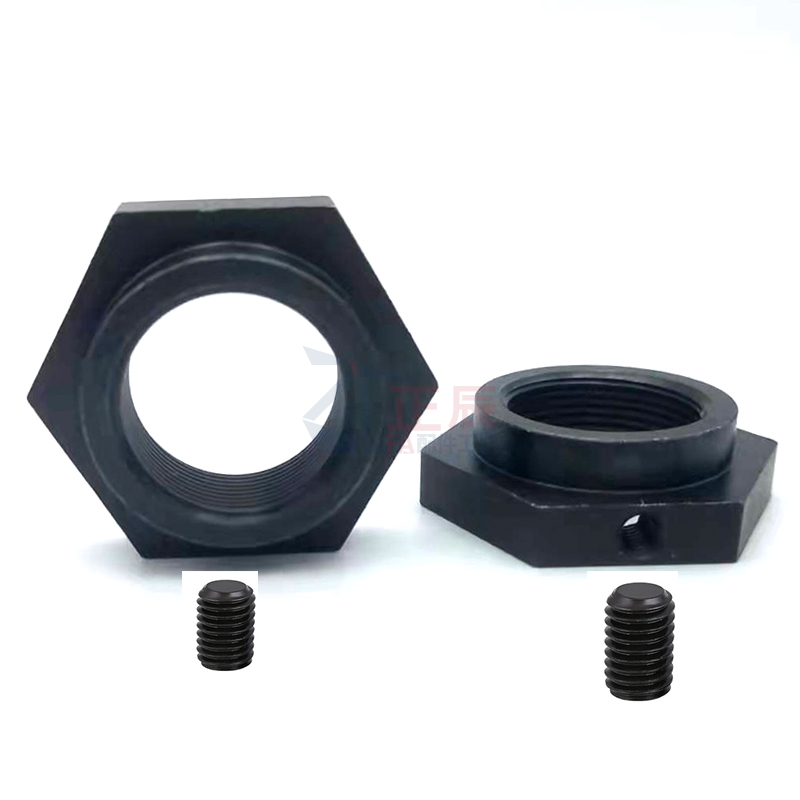

| Stellschraubentyp | BNCM | BNSC | 1018 Kohlenstoffstahl | - | Schwarzes Oxid | Satzstück (Kupferlegierung) | Stellschraube (Legierungsstahl 4137) |
| - | BNSCC | 1045 Kohlenstoffstahl, thermisch veredelt | 20~24HRC | ||||

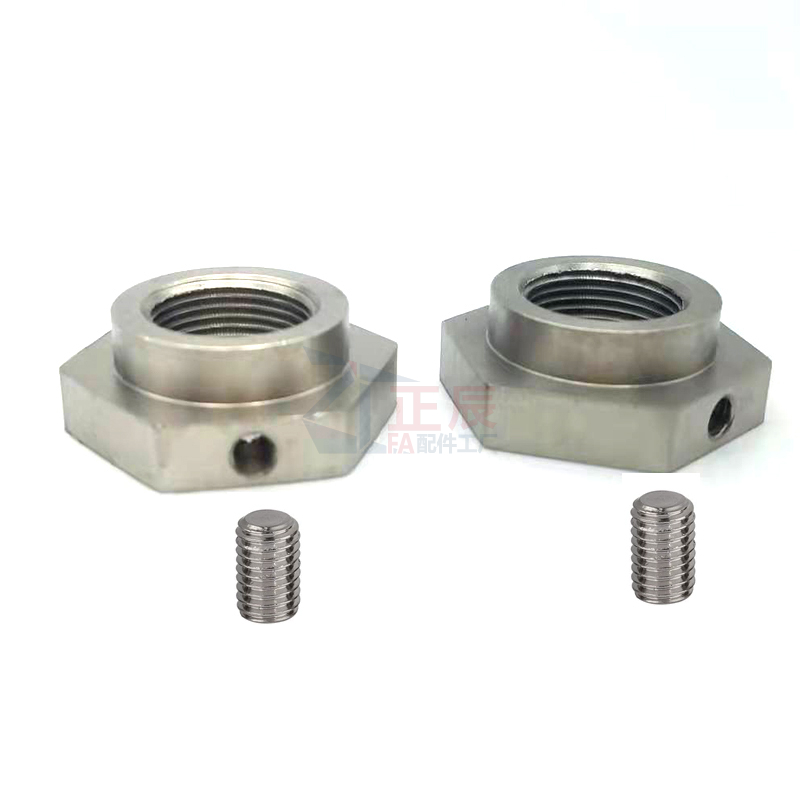

| BNCMS | BNSCS | Edelstahl 303 | - | - | Stellschraube (Edelstahl 304) | ||
| Schraubentyp | BNBM | BNBS | 1018 Kohlenstoffstahl | - | Schwarzes Oxid | Innensechskantschraube (Legierungsstahl 4137) | |
| - | BNBSC | 1045 Kohlenstoffstahl, thermisch veredelt | 20~24HRC | ||||
| BNBMS | BNBSS | Edelstahl 303 | - | - | Innensechskantschraube (Edelstahl 304) | ||
| Teilenummer |
| BNR12 BNSC12 |
| Teilenummer | MxPitch | D | C | Stellschraube | Schraubentyp | ||||||||||||||||
| Typ | M | Grob | Bußgeld | (e) | F | B | b | M1 | (e1) | F1 | B1 | b1 | M2 | X | Y | Z | d | R | |||
| (Grobe Stellschraube) BNCM BNCMS (Grobe Schraube) BNBM BNBMS (Feine Stellschraube) BNSC BNSCC BNSCS (Feine Stellschraube) BNBS BNBSC BNBSS | *5 | M5x0,8 | M5x0,5 | 9 | 0.2 | 19.6 | 17 | 9 | 5 | M3 | - | - | - | - | - | - | - | - | - | - | |
| *6 | M6x1,0 | M6x0,75 | 10 | ||||||||||||||||||
| 8 | M8x1,25 | M8x1,0 | 13 | 21.9 | 19 | 27.7 | 24 | 13 | 9 | M4 | 7 | 4 | 7 | (8.5) | 4.5 | 3.75 | |||||
| 10 | M10x1,5 | M10x1,0 | 16 | 25.4 | 22 | 10 | 31.2 | 27 | 9 | 7 | (10) | ||||||||||
| 12 | M12x1,75 | M12x1,0 | 17 | 27.7 | 24 | 6 | M4 | 34.6 | 30 | 16 | 12 | M5 | 9.5 | 4.5 | 9 | (11) | 5.5 | 4.5 | |||
| 15 | - | M15x1,0 | 21 | 31.2 | 27 | 11 | 41.6 | 36 | 19 | 14 | M6 | 12.5 | 5 | 9.5 | (11) | 7 | 5.5 | ||||
| 16 | M16x2,0 | - | 9.5 | (12) | |||||||||||||||||
| 20 | M20x2,5 | M20x1,0 | 26 | 37.0 | 32 | 47.3 | 41 | 15 | 6.5 | 12 | (15) | ||||||||||
| 24 | M24x3,0 | - | 33 | 47.3 | 41 | 13 | 8 | M5 | 53.1 | 46 | 17 | 7.5 | 15 | ||||||||
| 25 | - | M25x1,5 | |||||||||||||||||||
| 30 | M30x3,5 | M30x1,5 | 39 | 0.5 | 57.7 | 50 | 16 | 10 | M6 | 57.7 | 50 | 20 | 19.5 | 8.5 | 18 | ||||||
| *Endflächen M5 und M6 sind nur für Stellschrauben verfügbar. [ ! ]Z-Maße in ( ) gelten für Edelstahlausführung. | |||||||||||||||||||||
