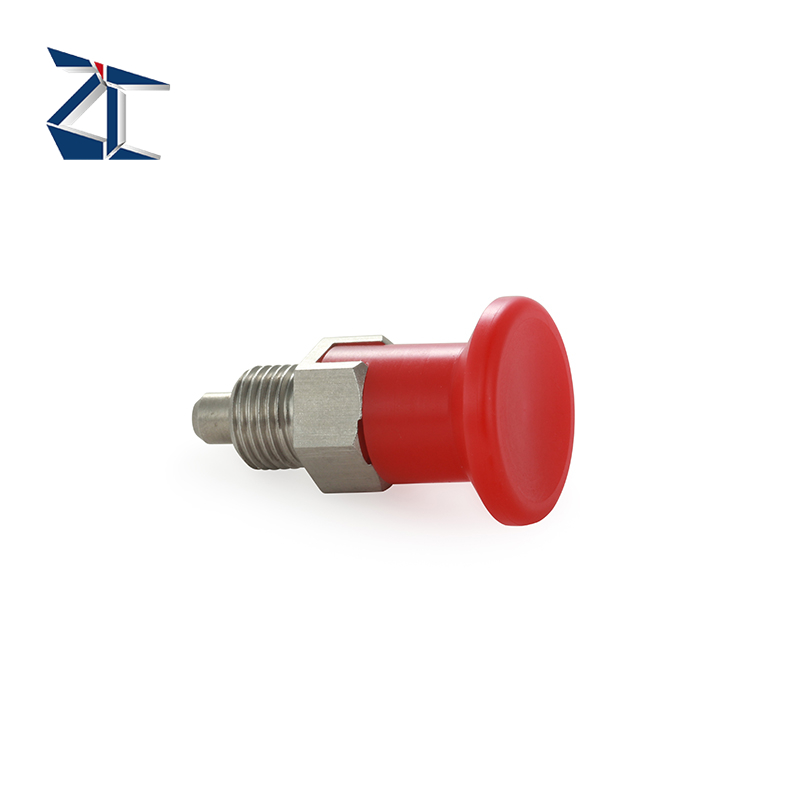

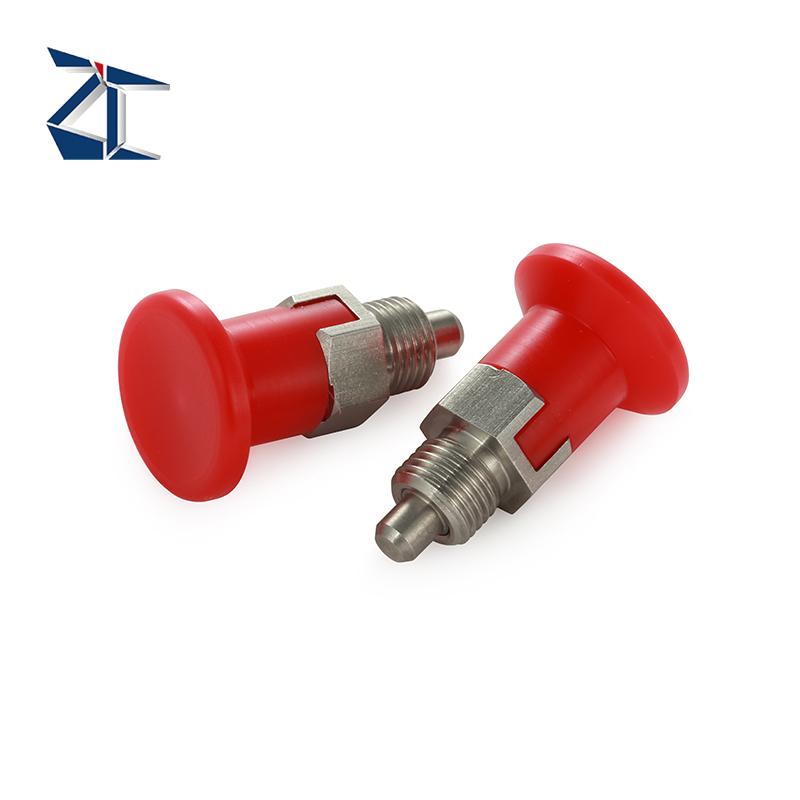

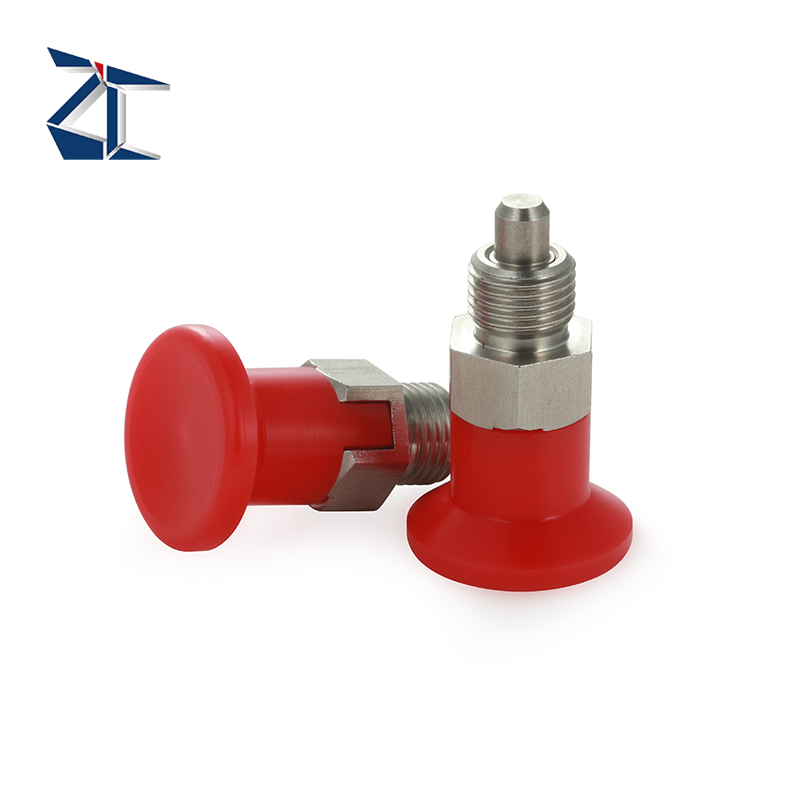

Knopfstößel, auch Indexstifte genannt, sind Positionierungsstifte, die manuell ein- und ausgefahren werden können. Sie eignen sich für verschiedene Anwendungen, wie zum Beispiel Indexier-, Positionierungs- und Anschlagvorrichtungen. Sie sind im Allgemeinen in den Ausführungen mit Rückstellung und Selbsthemmung erhältlich.
Im Vergleich zur NDXN-Serie verfügen sie über einen kürzeren Gewindeabschnitt. Der Korpus ist in den Ausführungen Stahl und Edelstahl erhältlich.
Der Kolben hat einen einfachen Aufbau: Die Spitze wird durch eine interne Feder um einen festen Abstand herausgedrückt. Die Freigabe erfolgt, wenn eine Kugel oder ein Stift gegen die Federkraft gedrückt wird.
Betrieb von Reset- und Selbsthemmungstypen
• Reset-Typ
1. Die Spitze ist normalerweise verlängert.
2. Wenn der Knopf herausgezogen wird, wird die Spitze zurückgezogen.
3. Wenn der Knopf losgelassen wird, kehrt die Spitze aufgrund der internen Federkraft in die ausgefahrene Position zurück.
• Selbstsichernder Typ
1. Die Spitze ist normalerweise verlängert.
2. Wenn der Knopf herausgezogen wird, wird die Spitze zurückgezogen.
3. Durch Drehen des Knopfes um 90° im ausgefahrenen Zustand kann die eingefahrene Position verriegelt werden.
4. Zum Entriegeln einfach den Knopf im ausgefahrenen Zustand um 90° drehen. 5 Wenn Sie den Knopf loslassen, kehrt das vordere Ende aufgrund der eingebauten Federkraft in den hervorstehenden Zustand zurück.
