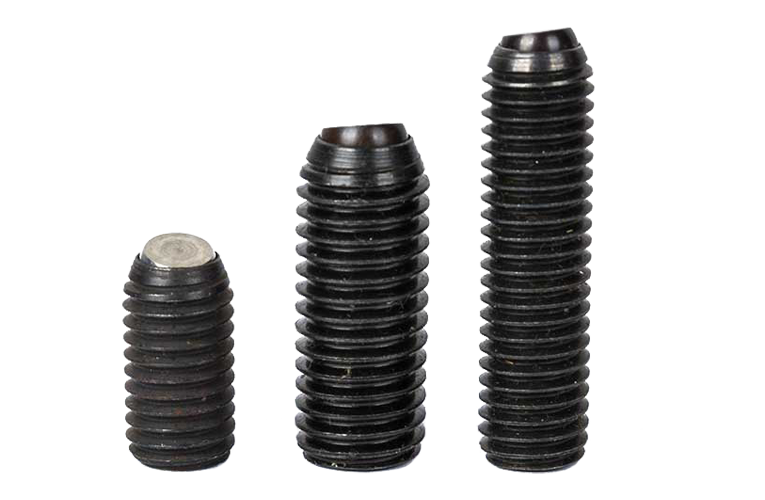

Rastbolzen mit Sperrfunktion: Wenn der Stift zurückgezogen bleiben muss

Ein standardmäßiger Rastbolzen ist so konzipiert, dass er automatisch wieder einrastet. Das ist großartig – bis es nicht mehr so ​​ist. Bei schnellen Umstellungen, rotierenden Platten oder sicherheitskritischen Einstellungen ist möglicherweise das umgekehrte Verhalten erforderlich: Der Stift muss zurückgezogen bleiben, bis der Bediener ihn absichtlich loslässt. Hier glänzen Rastbolzen mit Sperrfunktion (Ruhestellung).

Dieser Leitfaden konzentriert sich auf die Entscheidungslogik für Sperrkolben und darauf, wie Sie diese in Ihrem Design spezifizieren.

Was „Sperr-/Ruheposition“ wirklich bedeutet

Ein Sperrbolzen ermöglicht dem Benutzer:

1. Ziehen Sie dann den Stift zurück

2. Halten Sie ihn in der zurückgezogenen Position (häufig durch eine Dreh-/Verriegelungsbewegung),
   damit der Stift nicht unerwartet in das nächste Loch zurückschnappt.

In vielen Industriekatalogen wird dieses Verhalten als „Ruhestellung“ oder „Verriegelung“ beschrieben.

Wenn Sie einen Verriegelungsrastbolzen verwenden müssen

Verwenden Sie die Sperre, wenn eine der folgenden Bedingungen zutrifft:

1) Sie positionieren sich häufig neu

Wenn der Mechanismus mehrmals pro Schicht verstellt wird, ist die automatische Wiedereinschaltung Zeitverschwendung. Die Sperre verhindert, dass der Stift auf halbem Weg „einklemmt“ und sorgt für eine reibungslose Bewegung.

2) Ein erneutes Einrasten könnte zu Schäden führen

Bewegt sich eine rotierende Scheibe oder ein Linearschlitten an einem Lochmuster vorbei, kann der Stift im falschen Moment wieder eintreten und:

• den Lochrand abplatzen lassen,

• den Stift überlasten,

• oder die Bewegung abrupt stoppen.

3) Sicherheit und Quetschgefahr

Bei Schutzvorrichtungen, Abdeckungen und Schnellwechselvorrichtungen kann ein ungeplantes Eingreifen zu Quetschstellen führen oder den Mechanismus blockieren, während sich die Hände im Arbeitsbereich befinden.

4) Mehrstufige Einrichtungsverfahren

Wenn der Bediener ausrichten, messen und dann verriegeln muss, sorgt die Verriegelung dafür, dass der Stift bis zum letzten Schritt nicht im Weg ist.

Wenn Aussperrung NICHT die richtige Wahl ist

Vermeiden Sie eine Aussperrung, wenn:

• Sie benötigen eine automatische, ausfallsichere Wiedereinschaltung (z. B. „Immer gesperrt, sofern nicht offen gehalten“),

• Bediener vergessen möglicherweise, erneut einzuschalten.

• oder Vibrationen könnten zu einer unbeabsichtigten Entriegelung führen (je nach Design und Benutzergewohnheit).

Wenn Sie ein ausfallsicheres Verhalten benötigen, ist die standardmäßige Nicht-Aussperrung + Verfahrenssteuerung möglicherweise besser.

Spec-Checkliste: Was Sie vor der Bestellung bestätigen müssen

Um Überraschungen zu vermeiden, bestätigen Sie diese Punkte in Ihrer Zeichnung/Spezifikation:

Strich vs. Lochmuster

• Stellen Sie sicher, dass der zurückgezogene Hub die Oberfläche und alle Grate vollständig freigibt.

Haltemethode

• Handelt es sich um einen Drehknopf, einen Hebel oder einen anderen Mechanismus?

• Kann es mit Handschuhen bedient werden?

Bedienerrichtung

• Wird der Bediener angesichts der umgebenden Teile in eine angenehme Richtung ziehen und drehen?

Montagemethode

• Gewindegehäuse vs. Flanschmontage (Verriegelung wird häufig verwendet, wenn eine robuste Montage wichtig ist).

Material/Umgebung

• Nassreinigung, Luftfeuchtigkeit im Freien oder chemische Einwirkung können rostfreie Optionen und eine glattere Geometrie erfordern.

Häufige Fehler (und wie man sie vermeidet)

• Fehler: Hub zu kurz → Stift schleift immer noch, was zu Verschleiß und Frustration beim Bediener führt.

• Fehler: Keine Führung in den Aufnahmelöchern → Stift verfängt sich beim Loslassen an den Kanten.

• Fehler: unklare Arbeitsanweisungen → Bediener lässt es in Ruheposition.

Schnelle Fragen zur „Entwurfsüberprüfung“.

• Was passiert, wenn der Stift ein Loch zu früh einrastet?

• Was passiert, wenn der Stift überhaupt nicht einrastet?

• Kann der Bediener den Eingriff durch Fühlen oder Sehen überprüfen?

Nächster Schritt

Wenn Sie zwischen Standard- und Sperrdesigns wählen, behalten Sie das Anwendungsverhalten als ersten Filter bei. Passen Sie dann Hub, Montage und Umgebung an.
