Bei der Konstruktion präziser Vorrichtungen und Bearbeitungskonfigurationen ist die Beherrschung von Querkräften ohne Beeinträchtigung der Werkstückpositionierung in der Werkstatt eine tägliche Realität. Wenn man sich bei der seitlichen Werkstückspannung auf standardmäßige Arretierkomponenten verlässt, führt dies häufig zu Stiftklemmen, vorzeitigem Verschleiß und Durchbiegung des Werkstücks. Diese Ausfälle führen zu verschrotteten Teilen, kaputten Werkzeugen und längeren Maschinenstillstandszeiten. Während der Markt verschiedene federbelastete Geräte anbietet – von einfachen Kugelstößeln bis hin zu handeinziehbaren Stiften – erfordert die Auswahl der richtigen Hardware ein Verständnis der mechanischen Schwelle, bei der Standardoptionen versagen. Wenn Schneidkräfte auf ein Teil drücken, verklemmen sich Standardstifte einfach. Für eine zuverlässige, wiederholbare seitliche Klemmung sind speziell entwickelte , federbelastete Führungsstößel erforderlich. Sie bieten die erforderliche strukturelle Unterstützung, um aggressiven Bearbeitungsumgebungen standzuhalten, und sorgen dafür, dass die Teile fest an den Bezugspunkten sitzen, ohne dass interne Komponenten ausfallen.
Lastverteilung: Standard-Federstößel sind für axiale Belastungen (Druck/Zug) optimiert, während Führungsstößel über verlängerte Lagerflächen verfügen, um radiale (seitliche) Belastungen aufzunehmen, ohne zu klemmen.
Positionsgenauigkeit: Führungsstößel minimieren seitliches Spiel und gewährleisten eine hohe Wiederholgenauigkeit bei seitlichen Klemmanwendungen, bei denen enge Toleranzen nicht verhandelbar sind.
Lebensdauer: Die Verwendung von Standardkolben zum seitlichen Halten beschleunigt den inneren Verschleiß. Führungsstößel mildern dies und bieten eine deutlich längere Lebensdauer und geringere Austauschkosten.
Anwendungsspezifität: Die Wahl bestimmt den Erfolg der Vorrichtung – Standardstößel reichen für die einfache Indexierung aus, während Führungsstößel für die aktive Werkstückhaltung und Stoßdämpfung bei Bearbeitungskräften zwingend erforderlich sind.
Eine erfolgreiche Seitenspannung erfordert die strikte Einhaltung mehrerer mechanischer Kriterien auf der Fräs- oder Drehmaschine. Während des Ladens und Entladens von Teilen müssen Sie sicherstellen, dass das Werkstück keine Beschädigungen aufweist, insbesondere auf bearbeiteten Oberflächen. Die Vorrichtung muss über Tausende von Zyklen hinweg eine konstante Haltekraft liefern, ohne sich zu verschlechtern. Wenn aggressive Schneidwerkzeuge in das Rohmaterial eingreifen, ist eine Stoßdämpfung zwingend erforderlich. Unter starken Schruppbedingungen kann es nicht zu einer vibrationsbedingten Lockerung kommen. Eine ordnungsgemäße Spannanordnung hält das Teil fest an den Bezugspunkten. Es verhindert Mikrobewegungen, die die Maßtoleranzen zerstören könnten. Wir entwickeln Vorrichtungen, die sowohl statischen Haltekräften als auch dynamischen Bearbeitungslasten Rechnung tragen. Wenn sich ein Teil während eines Endbearbeitungsvorgangs auch nur um einen Tausendstel Zoll verschiebt, landet das gesamte Bauteil im Ausschuss.
Das Verständnis der Lastdynamik erfordert die richtige Auswahl der Komponenten. Axiale Belastungen üben eine Kraft direkt entlang der Mittellinie des Kolbenbolzens aus. Dadurch wird der Stift direkt in sein Gehäuse zurückgedrückt. Standardkolben bewältigen diese Druck- und Zugkräfte perfekt. Radiale Belastungen üben eine Kraft senkrecht zum Stift aus. Dadurch entsteht eine gefährliche Hebelwirkung. Der verlängerte Stift fungiert als Hebelarm. Die Vorderkante des Kolbenkörpers wird zum Drehpunkt. Über diesen Hebel vervielfachen sich seitliche Kräfte, die eine enorme Belastung für die innere Feder darstellen. Diese Winkelspannung drückt den Stift gegen die Innenwand des Gehäuses. Es erzeugt starke Reibung und verhindert eine reibungslose Betätigung.
Der Versagensablauf unter Radiallast folgt typischerweise diesem Muster:
Das Schneidwerkzeug greift am Werkstück an und erzeugt eine seitliche Kraft gegen den Stößelstift.
Der Stift wird außermittig ausgelenkt und nutzt dabei die Gehäuseöffnung als Drehpunkt.
Die innere Feder verbiegt sich unnatürlich und verliert ihre lineare Kompressionsfähigkeit.
Zwischen der Stiftbasis und der inneren Gehäusewand entsteht Metall-auf-Metall-Reibung.
Der Stift klemmt in der zusammengedrückten Position und lässt jeglichen Haltedruck auf das Werkstück fallen.
Die Verwendung unzureichender Stößel für die seitliche Klemmung hat schwerwiegende betriebliche Folgen. Verklemmte Stifte sind die häufigste Fehlerursache in der Werkstatt. Wenn ein Stift unter seitlicher Belastung klemmt, kann er sich nicht vollständig zurückziehen oder ausfahren. Dies führt zu inkonsistentem Teilesitz. Bediener können unwissentlich Teile bearbeiten, die leicht verschoben sind. Die versteckten Kosten dieser Fehlanwendung vervielfachen sich schnell. Sie sind mit häufigen Vorrichtungswartungen und Maschinenstillstandszeiten konfrontiert. Der Austausch verschlissener Kolben führt zu Produktionsunterbrechungen. Verschrottete Teile verschwenden teure Rohstoffe und wertvolle Bearbeitungszeit. Die Auswahl der falschen Hardware schadet direkt Ihrer Produktionseffizienz.

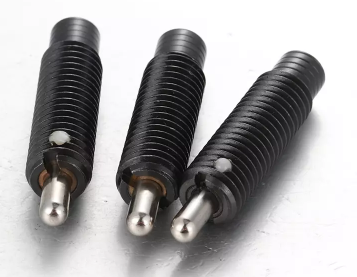

Standard-Federstößel bestehen aus einem Gewindekörper, einer inneren Feder und einem Nasenelement. Die Nase ist typischerweise eine Kugel oder ein abgerundeter Stift. Die interne Feder sorgt für eine bestimmte Endkraft. Diese Komponenten sind für bestimmte Aufgaben äußerst effektiv. Zu ihren Hauptanwendungsfällen gehören Indizierung, Arretierung und Teileauswurf. Sie eignen sich gut zum Ausüben von leichtem Druck in engen Räumen. Das Design beruht darauf, dass die Feder geradlinige Kräfte aufnimmt. Das Innenspiel zwischen Stift und Körper ist relativ gering. Durch diese lockere Passung kann sich der Stift unter axialer Kompression frei bewegen. Die Hersteller lassen diesen Abstand absichtlich frei, um eine Vakuumblockierung zu verhindern und das Entweichen eingeschlossener Luft oder Kühlmittel während der Betätigung zu ermöglichen.
Standardkolben bieten eine breite Verfügbarkeit in der gesamten Fertigungsindustrie. Im Vergleich zu losen, unbelasteten Federn sind sie wesentlich einfacher zu montieren. Sie schrauben die eigenständige Einheit einfach in ein Gewindeloch. Die Größen variieren stark, um unterschiedlichen technischen Anforderungen gerecht zu werden. Bei Mikroanwendungen werden häufig kompakte Größen wie 7/20-Zoll- oder M3-Gewinde für Elektronikmontagevorrichtungen verwendet. Schwere Industrieanlagen erfordern möglicherweise massive 1¾-Zoll- oder M24-Formate für große Gussstück-Lokalisierungsgeräte. Sie können sie mit einem Standard-Schraubendreher oder einem Inbusschlüssel installieren. Viele verfügen auf der Rückseite über einen Schlitzantrieb zur einfachen Tiefenverstellung hinter der Aufspannplatte. Dank der hinteren Verstellbarkeit können Einrichter genau die benötigte Stiftverlängerung einstellen, ohne das Werkstück entfernen zu müssen.
Standardkolben versagen vorhersehbar, wenn sie seitlichen Belastungen ausgesetzt werden. Das Fehlen einer stabilisierenden Führung ist der Hauptkonstruktionsfehler bei seitlichen Anwendungen. Wenn eine Radialkraft auf den ausgefahrenen Stift trifft, wird dieser außermittig ausgelenkt. Die Basis des Stifts schabt an der Innenseite des Gewindekörpers. Dieser Metall-auf-Metall-Kontakt erzeugt starke innere Reibung. Unter dieser ungleichmäßigen Belastung knickt oder verdreht sich die innere Feder häufig. Der Stift kann sich irgendwann im Gehäuse festfressen und festfressen. Sobald der Stift klemmt, kann er keinen gleichmäßigen Druck mehr auf das Werkstück aufrechterhalten. Dies sehen wir immer wieder, wenn Bediener versuchen, mit Standard-Kugelstößeln einen Block gegen eine Schiene zu drücken; Die Vibration und die Seitenlast zerstören den Kolben innerhalb weniger Schichten.
Trotz ihrer Einschränkungen bei der seitlichen Klemmung bleiben Standardkolben äußerst wertvoll. Sie sind die kostengünstigste Wahl für leichte Positionierungen. Verwenden Sie sie, wenn die Kräfte streng axial sind. Sie eignen sich hervorragend für Rundschalttische, bei denen eine Kugel in eine Rastnut fällt. Sie funktionieren perfekt als Auswerferstifte in Kunststoffspritzgussformen. Damit können Sie Leichtbauplatten vor der endgültigen Befestigung fixieren. Wenn bei der Anwendung keine großen seitlichen Bearbeitungskräfte auftreten, reicht in der Regel ein Standardstößel aus. Sie eignen sich auch gut als Erdungsstifte in Schweißvorrichtungen, bei denen lediglich der elektrische Kontakt mit dem Teil aufrechterhalten werden muss.

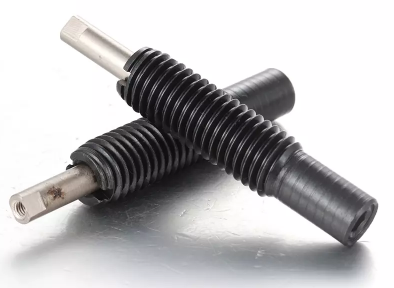

Geführte Kolben zeichnen sich durch einen grundlegend anderen Innenaufbau aus. Der bedeutendste konstruktive Unterschied ist der verlängerte Führungskragen. Diese präzisionsgefertigte Buchse stützt den Stift über einen viel größeren Hubweg. Der Abstand zwischen Stift und Führung ist außergewöhnlich gering. Auch im voll ausgefahrenen Zustand kann der Stift weder kippen noch ausweichen. Die Innenfeder sitzt sicher hinter diesem geführten Abschnitt. Es verarbeitet nur axiale Kompression. Der robuste Kragen nimmt alle radialen Kräfte auf. Diese Konstruktion schützt die Feder vollständig vor schädlichen seitlichen Belastungen. Das Gehäuse selbst ist häufig aus gehärtetem Stahl gefertigt, um zu verhindern, dass sich die Führungsbohrung über tausende Zyklen hinweg verformt.
In der Branchenterminologie werden diese Spezialkomponenten häufig eindeutig kategorisiert. Ein spezieller Federstößel für die seitliche Klemmung wird häufig als seitlicher Federstößel bezeichnet. Diese Bezeichnung unterstreicht seinen spezifischen technischen Zweck. Hersteller verwenden diesen Begriff, um sie von Standard-Raststiften zu unterscheiden. Wenn Sie Teile für eine Fräsvorrichtung beschaffen, stellen Sie durch die Suche nach seitlichen Stößeln sicher, dass Sie Hardware finden, die für das Radialkraftmanagement ausgelegt ist. Das Verständnis dieser Terminologie verhindert die versehentliche Beschaffung standardmäßiger, ungeführter Komponenten. Werkzeuglagermanager und Vorrichtungskonstrukteure müssen bei ihren Bestellungen „seitlich“ oder „geführt“ angeben, um zu vermeiden, dass sie falsche Hardware erhalten.
Geführte Stößel bewältigen Momentlasten durch strukturelle Übertragung. Wenn eine seitliche Kraft auf den Stift trifft, überträgt die geführte Konstruktion diese Energie direkt in den Kolbenkörper. Der dicke Führungskragen dient als stabiler mechanischer Anschlag gegen Durchbiegung. Die Kraft wird dann in die umgebende Vorrichtungsplatte abgeleitet. Die innere Feder erfährt nie die Hebelwirkung. Es bleibt perfekt ausgerichtet und kann problemlos komprimiert werden. Dieser Strukturtransfer verhindert die Bindung vollständig. Es gewährleistet eine reibungslose und zuverlässige Betätigung unabhängig von der während der Bearbeitung ausgeübten Seitenlast. Selbst unterbrochene Schnitte auf einer Drehmaschine, die Stoßwellen durch das Teil senden, führen nicht zum Verklemmen eines geführten Stifts.
Der Einsatz geführter Varianten zur seitlichen Halterung bietet enorme betriebliche Vorteile. Sie erreichen einen deutlich verbesserten Teilesitz. Der Stift fährt jedes Mal gerade und richtig heraus. Sie bieten im Vergleich zu Standardmodellen deutlich höhere radiale Tragfähigkeiten. Bei schweren Fräs- oder Dreharbeiten erhalten Sie eine gleichmäßige Druckanwendung. Die engen Toleranzen verhindern, dass das Werkstück klappert oder sich verschiebt. Diese Stabilität führt direkt zu besseren Oberflächengüten und einer höheren Maßgenauigkeit Ihrer fertigen Teile. Sie bieten die strukturelle Steifigkeit, die für die moderne Hochgeschwindigkeitsbearbeitung erforderlich ist. Die Bediener verbringen weniger Zeit damit, sich mit festsitzenden Teilen herumzuschlagen, und haben mehr Zeit, die Spindel am Laufen zu halten.
Die Radiallastwerte der beiden Kolbentypen unterscheiden sich erheblich. Ein Standardkolben könnte bereits bei einer seitlichen Kraft von wenigen Pfund versagen. Ein geführter Kolben mit der gleichen Gewindegröße kann einer radialen Belastung von mehreren zehn oder mehreren Hundert Pfund standhalten. Sie müssen die erwartete Durchbiegung basierend auf der Stiftverlängerung und der Materialstärke berechnen. Ein ungeführter Stahlstift verbiegt sich schnell und klemmt. Ein geführter Stift überträgt die Last auf das Gehäuse, bevor es zu einer Durchbiegung kommt. Aufgrund dieser Biegefestigkeit sind geführte Stößel für eine aggressive Werkstückspannung unerlässlich.
Gewindegröße | Max. Radiallast des Standardkolbens (lbs) | Maximale Radiallast des geführten Kolbens (lbs) | Typische Anwendung |
|---|---|---|---|
1/4-20 (M6) | < 2 | 15 - 25 | Leichte Elektronik, kleine Halterungen |
3/8-16 (M10) | < 5 | 40 - 60 | Mittleres Aluminiumfräsen |
1/2-13 (M12) | < 10 | 100 - 150 | Schweres Schruppen von Stahl |
5/8-11 (M16) | < 15 | 200+ | Große Gussvorrichtungen |
Die Aufsummierung der Toleranzen bestimmt die Genauigkeit der Vorrichtung. Standardkolben haben eine lockere Innenpassung. Diese lockere Passform führt zu einem inakzeptablen seitlichen Spiel. Der Stift könnte sich bei Kontakt leicht nach links oder rechts verschieben. Dies ruiniert die Wiederholbarkeit. Führungsstößel zeichnen sich durch einen engen Abstand zwischen Stift und Buchse aus. Diese Präzisionspassung sorgt für eine hervorragende Wiederholgenauigkeit. Der Stift trifft bei jedem Zyklus genau auf die gleiche Koordinate auf dem Werkstück. Enge Toleranzen sind in der Luft- und Raumfahrt sowie bei der medizinischen Bearbeitung nicht verhandelbar. Geführte Stößel liefern die für diese anspruchsvollen Branchen erforderliche Positionsgenauigkeit. Wenn Sie eine echte Positionstoleranz von 0,002 Zoll einhalten müssen, können Sie sich keinen Stift leisten, der in seinem Gehäuse wackelt.
Die erwartete Lebensdauer variiert in einer Umgebung mit seitlicher Klemmung erheblich. Standardkolben unterliegen aufgrund der inneren Reibung einem beschleunigten Verschleiß. Durch das Metall-auf-Metall-Schaben wird das Gehäuse schnell zerstört. Die Feder ermüdet und bricht vorzeitig. Geführte Stößel weisen hervorragende Verschleißeigenschaften auf. Die erweiterte Auflagefläche verteilt die Reibung auf eine größere Fläche. Die Feder bleibt vor Winkelbeanspruchung geschützt. Ein geführter Kolben überdauert einen Standardkolben bei einer seitlichen Halteanwendung um Tausende von Zyklen. Diese Haltbarkeit minimiert Produktionsunterbrechungen. Wir verfolgen die Lebensdauer der Komponenten in hochvolumigen Automobillinien und die geführten Stifte laufen über Monate hinweg konstant, ohne dass ein Austausch erforderlich ist.
Geführte Stößel sind mit einem höheren Anschaffungspreis verbunden. Die für den Führungskragen erforderliche Präzisionsbearbeitung erhöht die Herstellungskosten. Sie müssen jedoch die langfristigen finanziellen Auswirkungen abschätzen. Standardkolben müssen bei Missbrauch häufig ausgetauscht werden. Jeder Austausch stoppt Ihre CNC-Maschine. Darüber hinaus kann ein festsitzender Standardkolben zu einem Ausschuss führen. Die Kosten für ein zerstörtes Luft- und Raumfahrtbauteil übersteigen den Preisunterschied der Kolben bei weitem. Geführte Kolben bieten einen überlegenen langfristigen Wert, indem sie die Austauschhäufigkeit reduzieren und Ausschussraten aufgrund schlechter Werkstückspannung eliminieren. Sie zahlen mehr im Voraus, um sicherzustellen, dass sich die Spindel ohne ungeplante Wartungsstopps weiterdreht.
Die Auswahl des richtigen Stiftmaterials bestimmt den Erfolg der Vorrichtung. Stahlstifte bieten die höchste Endfestigkeit. Sie widerstehen der Scherung unter extremen Bearbeitungsbelastungen. Edelstahlstifte sorgen für wesentliche Korrosionsbeständigkeit. Sie sind unerlässlich, wenn aggressive Kühlmittel auf Wasserbasis verwendet werden, die Standardstahl über Nacht rosten lassen. Delrin- oder Nylonstifte bieten eine kratzfreie Klemmung. Beim Halten weicher Werkstücke wie Aluminium oder bearbeitetem Messing müssen Sie Kunststoffstifte verwenden. Kunststoffstifte verhindern Oberflächeneinkerbungen, beeinträchtigen jedoch die allgemeine Scherfestigkeit. Bewerten Sie Ihr Werkstückmaterial, bevor Sie den Stößelstift auswählen. Wenn Sie einen gehärteten Stahlstift gegen eine polierte Aluminiumoberfläche klemmen, hinterlassen Sie eine bleibende Delle.
Das Material des Kolbenkörpers muss zu Ihrer Befestigungsplatte passen. Das Einschrauben eines Stahlkolbens in eine Aluminium-Vorrichtungsplatte birgt Risiken. Wenn Kühlmittel als Elektrolyt fungiert, kann es zu galvanischer Korrosion kommen. Diese Korrosion verschweißt den Kolben dauerhaft mit der Platte. Die Wärmeausdehnungsraten unterscheiden sich auch zwischen den Materialien. Aluminium dehnt sich bei Hitze schneller aus als Stahl. Dies kann bei langen Bearbeitungszyklen zu einer Lockerung des Stößels führen. Passen Sie das Gehäusematerial nach Möglichkeit an die Platte an. Verwenden Sie Edelstahlgehäuse für maximale Langlebigkeit in nassen Bearbeitungsumgebungen. Die innere Feder sollte ebenfalls aus Edelstahl sein, wenn der Kolben nicht vollständig gegen das Eindringen von Flüssigkeit abgedichtet ist.
Der Industrie-Hardware-Markt bietet umfangreiche konfigurierbare Optionen. Ingenieure können benutzerdefinierte Kombinationen für hochspezialisierte Vorrichtungen festlegen. Sie können spezifische Federkräfte auswählen, um sie an empfindliche Teile anzupassen. Sie können individuelle Stiftlängen bestellen, um vertiefte Klemmflächen zu erreichen. Materialkombinationen sind vollständig anpassbar. Sie könnten sich für ein Edelstahlgehäuse mit einem Delrin-Stift und einer Hochleistungsfeder entscheiden. Durch diese Konfigurierbarkeit können Sie die Werkstückspannung genau an die Geometrie und Zerbrechlichkeit Ihres spezifischen Werkstücks anpassen. Einige Hersteller bieten sogar kundenspezifische Nasenformen wie flache oder konische Profile an, die perfekt zu den Merkmalen abgewinkelter Teile passen.
Vibrationen sind der Feind von Befestigungskomponenten mit Gewinde. Beim Hochgeschwindigkeitsmahlen werden intensive harmonische Schwingungen erzeugt. Diese Vibrationen führen dazu, dass sich Standardgewinde mit der Zeit lösen. Ein lockerer Stößel verliert sofort seine Haltekraft. Gewindesicherungselemente aus Nylon sind unbedingt erforderlich. Produkte mit einem Nylok-Patch bieten einen hervorragenden Widerstand gegen vibrationsbedingtes Lösen. Der Nylon-Patch erzeugt Interferenzen zwischen den passenden Fäden. Es verriegelt den Kolben genau in der erforderlichen Tiefe. Es sorgt außerdem für eine leichte Flüssigkeitsabdichtung gegen das Eindringen von Kühlmittel. Wenn Sie Kolben nicht mit vormontierten Flicken kaufen, müssen Sie beim Zusammenbau einen flüssigen Schraubensicherungslack verwenden.
Die Installation von Hardware mit Gewinde erfordert strenge Verfahrensdisziplin. Beim Einschrauben von Kolben aus rostfreiem Stahl in Aluminiumbefestigungen besteht eine große Gefahr des Festfressens. Durch die Reibung werden die Gewinde abgestreift und die Komponenten miteinander verbunden. Beim Einbau müssen Sie hochwertige Anti-Seize-Mittel verwenden. Tragen Sie die Masse vor dem Einsetzen auf das Gewinde des Kolbens auf. Befolgen Sie die Richtlinien zum korrekten Installationsdrehmoment. Ziehen Sie den Kolbenkörper nicht zu fest an. Ein zu hohes Drehmoment kann das dünne Außengehäuse verformen. Ein verformtes Gehäuse führt sofort zum Blockieren des internen Führungsstifts.
Befolgen Sie diese Installationsschritte, um ein Festfressen zu verhindern:
Reinigen Sie das Gewindeloch in der Befestigungsplatte mit Druckluft und einem Lösungsmittel.
Überprüfen Sie das Kolbengewinde auf Fertigungsgrate oder Beschädigungen.
Tragen Sie eine dünne, gleichmäßige Schicht Anti-Seize aus Nickel oder Kupfer auf das Kolbengewinde auf.
Schrauben Sie den Kolben in den ersten paar Umdrehungen von Hand hinein, um eine korrekte Ausrichtung sicherzustellen.
Verwenden Sie einen kalibrierten Drehmomentschlüssel, um die endgültige Tiefe einzustellen, ohne das Gehäuse zu zerdrücken.
Die Auswahl der richtigen Federkraft erfordert eine sorgfältige Berechnung. Hersteller bieten leichte, Standard- und schwere Federoptionen an. Sie müssen die Halteanforderungen gegen die Zerbrechlichkeit des Teils abwägen. Eine zu hohe Kraftwahl führt zum Verzug des Werkstücks. Dünnwandige Teile verbiegen sich unter starkem Federdruck. Wird die Kraft zu niedrig gewählt, kann es zu Bewegungen des Teils während der Bearbeitung kommen. Sie müssen die von Ihrem Schaftfräser erzeugten Schnittkräfte berechnen. Stellen Sie sicher, dass die Federkraft die seitliche Schneidkraft übersteigt, die gegen den Kolben drückt. Berücksichtigen Sie den Reibungskoeffizienten Ihrer Befestigungsbasis. Eine glatte Stahlbasis erfordert mehr Federkraft, um ein Teil zu halten, als eine strukturierte Hartmetall-Greiferauflage.
Die Teillastmechanik bestimmt Ihre Betätigungsstrategie. Bei der standardmäßigen „Push“-Betätigung muss der Bediener das Werkstück gegen den ausgefahrenen Stift drücken. Das Werkstück selbst drückt die Feder zusammen. Das geht schnell, erfordert aber körperliche Anstrengung. Von Hand einziehbare „Pull“-Konfigurationen verfügen über einen Knopf oder Ring. Der Bediener zieht den Stift manuell zurück, lässt das Teil hineinfallen und lässt den Knopf los. Zur sicheren Teileentnahme bei starken Federkräften sind Zugkonfigurationen erforderlich. Sie ersparen dem Bediener Mühe, Teile aus engen Vorrichtungen zu lösen. Wenn zum Laden einer Vorrichtung mehr als 20 Pfund Kraft erforderlich sind, müssen Sie auf einen Zugkolben umsteigen, um Ermüdungserscheinungen des Bedieners vorzubeugen.
Durch technische Prüfungen muss die ordnungsgemäße Ausnutzung der Hublänge überprüft werden. Sie müssen einen ausreichenden Überfahrweg einplanen. Der Stift muss weit genug herausragen, um das Teil sicher zu befestigen. Der Stift darf jedoch niemals im Gehäuseinneren durchschlagen. Wenn der Stift seinen Tiefpunkt erreicht, fungiert er als fester Anschlag und nicht als Feder. Dadurch werden empfindliche Teile zerdrückt. Umgekehrt darf der Stift nicht so weit herausragen, dass er den Eingriff in die innere Führungsbuchse verliert. Halten Sie die vom Hersteller empfohlenen Hubgrenzen ein, um eine zuverlässige Klemmung zu gewährleisten. Normalerweise konstruieren wir Vorrichtungen so, dass der Kolben genau in der Mitte seines verfügbaren Hubs arbeitet, was uns einen Sicherheitsspielraum in beide Richtungen gibt.
Überprüfen Sie Ihre aktuellen Vorrichtungskonstruktionen, um Stationen zu identifizieren, an denen die seitlichen Bearbeitungskräfte die radiale Kapazität von Standard-Raststiften überschreiten.
Ersetzen Sie ungeführte Hardware durch speziell entwickelte Führungskolben bei allen aktiven Seitenklemmanordnungen, um ein Festklemmen der Stifte zu vermeiden und die Ausschussrate zu reduzieren.
Erstellen Sie einen Prototyp Ihrer nächsten Soft-Jaw-Vorrichtung mit geführten Stößeln, die mit Delrin-Stiften ausgestattet sind, um eine kratzfreie Klemmung und Positionswiederholbarkeit zu überprüfen.
Erstellen Sie ein standardisiertes Montageprotokoll, das die Verwendung von Anti-Seize-Mitteln und Gewindesicherungspflastern für alle Gewindebefestigungskomponenten vorschreibt.
A: Der Hauptunterschied ist die interne Struktur. Ein Führungskolben verfügt über eine verlängerte Auflagefläche oder einen Kragen, der den Stift stützt. Dieser Kragen nimmt radiale Belastungen auf und verhindert ein Durchbiegen des Bolzens. Einem Standardkolben fehlt diese Unterstützung, er verlässt sich ausschließlich auf die interne Feder, wodurch er unter seitlichen Kräften anfällig für Blockieren ist.
A: Nein. Kugelstößel sind zum Halten gegen seitliche Bearbeitungskräfte nicht geeignet. Sie bieten nur punktuellen Kontakt mit dem Werkstück. Darüber hinaus fehlt ihnen die erforderliche Hubunterstützung, um radialen Belastungen standzuhalten. Durch die seitliche Kraft wird der Ball aus der Mitte gedrückt, was zu innerer Reibung und einem sofortigen Verlust des Haltedrucks führt.
A: Sie müssen die maximalen Schnittkräfte berechnen, die von Ihrem Werkzeug erzeugt werden. Berücksichtigen Sie das Gewicht des Werkstücks, die Richtung des Werkzeugwegs und die Reibungskoeffizienten Ihrer Vorrichtungsbasis. Die Federkraft des Stößels muss hoch genug sein, um dem Werkzeug zu widerstehen, das das Teil wegdrückt, ohne so hoch zu sein, dass es zu einer Verformung des Werkstücks kommt.
A: Stifte klemmen, wenn seitliche Kraft auf einen nicht geführten Kolben ausgeübt wird. Die Radiallast wirkt wie ein Hebel und drückt die Basis des Stifts fest gegen die Innenseite des Gehäuses. Diese Metall-auf-Metall-Reibung verhindert Bewegungen. Außerdem führt es dazu, dass die innere Feder dauerhaft einknickt und sich verformt.
A: Standard-Druckkolben verwenden eine kontinuierliche Federkraft, um ein Teil zu halten. Der Bediener drückt das Werkstück gegen den Stift, um es zu komprimieren. Handeinziehbare „Pull“-Kolben verfügen über einen Knopf. Der Bediener muss manuell am Knopf ziehen, um den Stift zurückzuziehen, was ein einfaches und kraftfreies Laden und Entladen der Teile ermöglicht.

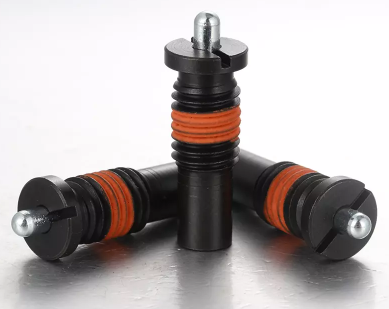

A: Sie verhindern ein Herausrutschen, indem Sie Kolben verwenden, die mit Nylon-Schraubensicherungsflicken wie Nylok ausgestattet sind. Wenn keine vorinstallierten Flicken verfügbar sind, müssen Sie während der Installation einen flüssigen Schraubensicherungslack auftragen. Stellen Sie außerdem sicher, dass Sie den Kolben mit den spezifischen Drehmomentanforderungen des Herstellers anziehen, um die Fadenspannung aufrechtzuerhalten.
A: Wählen Sie einen Delrin- oder Nylonstift, wenn Sie weiche Materialien wie Aluminium, Messing oder bearbeitete Kunststoffe spannen. Der weichere Kunststoffstift verhindert Oberflächenbeschädigungen und Einkerbungen am Werkstück. Verwenden Sie Stahlstifte nur, wenn Sie härtere Materialien halten oder wenn bei schwerer Bearbeitung maximale Scherfestigkeit erforderlich ist.
