| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |
Typ: Federbelastet
• Gehäusematerial: Edelstahl 304
• Tragfähigkeitsbereich (n): 20,1–50,0
• BR mit speziellem Schlüssel: Im Lieferumfang enthalten

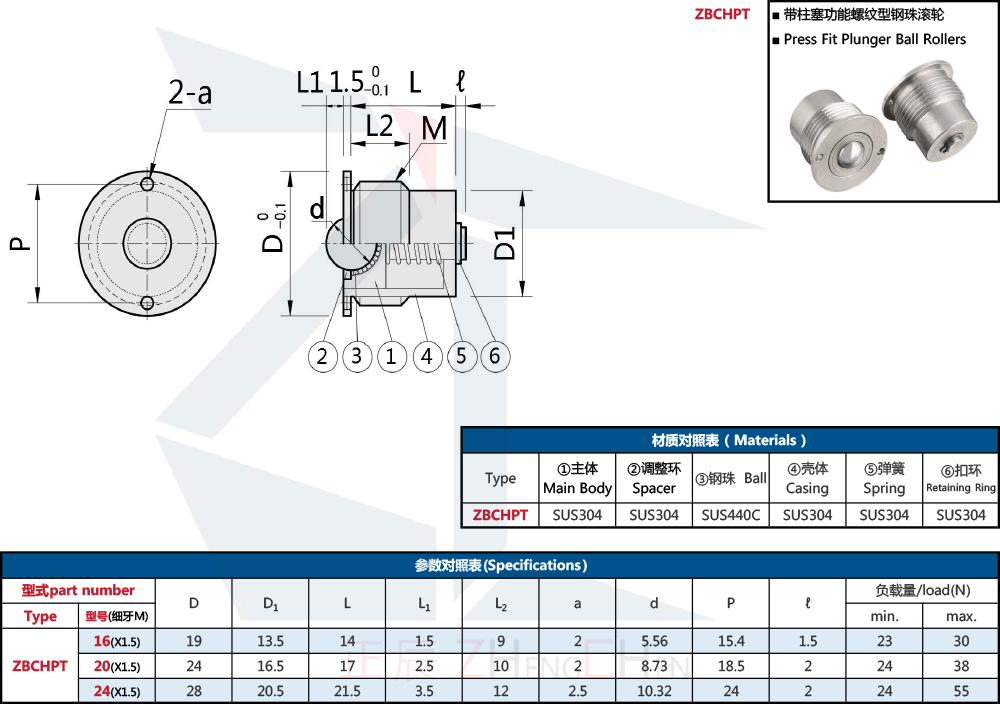

| Typ | [ M ]Material | |||||
| ①Hauptteil | ②Abstandhalter | ③Kugel | ④Gehäuse | ⑤Frühling | ⑥Sicherungsring | |
| ZBCHP ZBCHPT | Edelstahl 304 | Edelstahl 304 | 440C Edelstahl (HRC55~) | Edelstahl 304 | 631 Edelstahl | Edelstahl 304 |
| Teilenummer |
| ZBCHP18 |
| Teilenummer | D | L | L1 | d | ℓ | Belastung (N) | ||
| Typ | D1 | min. | max. | |||||
| ZBCHP | 14 | 16 | 14 | 1.5 | 5.56 | 1.5 | 23 | 30 |
| 18 | 20 | 17 | 2.5 | 8.73 | 2 | 24 | 38 | |
| 22 | 24 | 21.5 | 3.5 | 10.32 | 24 | 55 | ||

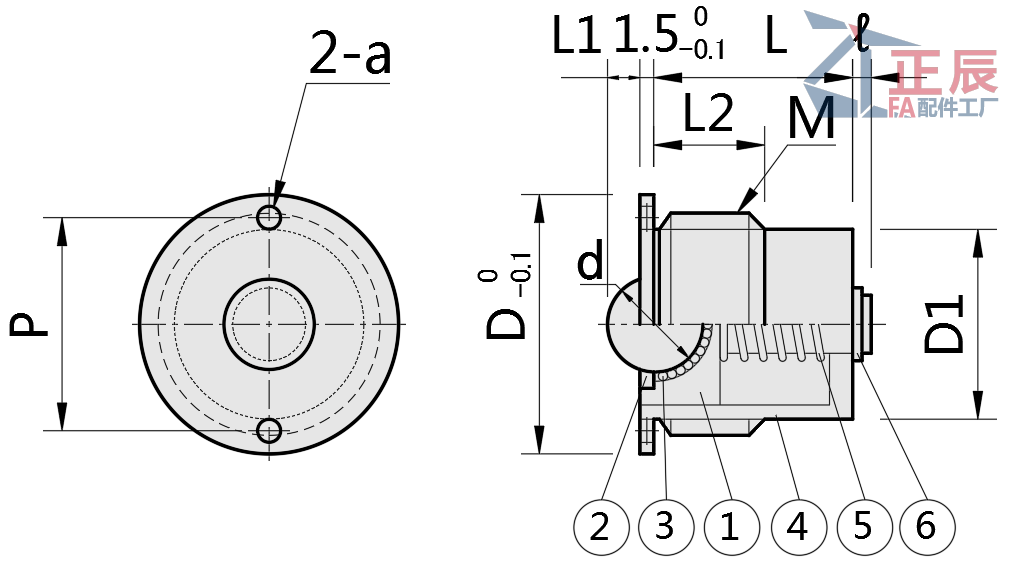

| Teilenummer | M (Fein) | D | D1 | L | L1 | L2 | a | d | P | ℓ | Belastung (N) | ||
| Typ | Nominell | min. | max. | ||||||||||
| ZBCHPT | 16 | 16x1,5 | 19 | 13.5 | 14 | 1.5 | 9 | 2 | 5.56 | 15.4 | 1.5 | 23 | 30 |
| 20 | 20x1,5 | 24 | 16.5 | 17 | 2.5 | 10 | 2 | 8.73 | 18.5 | 2 | 24 | 38 | |
| 24 | 24x1,5 | 28 | 20.5 | 21.5 | 3.5 | 12 | 2.5 | 10.32 | 24 | 24 | 55 | ||
Häufig gestellte Fragen zu diesem Produkt (FAQ)
A: Welche unterschiedlichen Rollentypen gibt es entsprechend ihrer Installationsmethode?
F: Lagertyp, Typ mit gerader Säule, Typ mit Anschlagschraube, Typ mit Keilnut, Typ mit Welle, Typ mit fester Seitenschraube usw.
A:Welche Walzentypen werden nach ihren unterschiedlichen Materialien unterteilt?
F: Polyurethanrollen, Gummirollen, Harzrollen, Metallrollen, Stahlkugelrollen usw.
A: Welche Formen haben Stahlkugelrollen?
F: Sechskantschraubentyp, kreisförmiges Außengewinde, Flanschtyp, zylindrischer Typ, fester Schraubentyp, Komponententyp usw.
