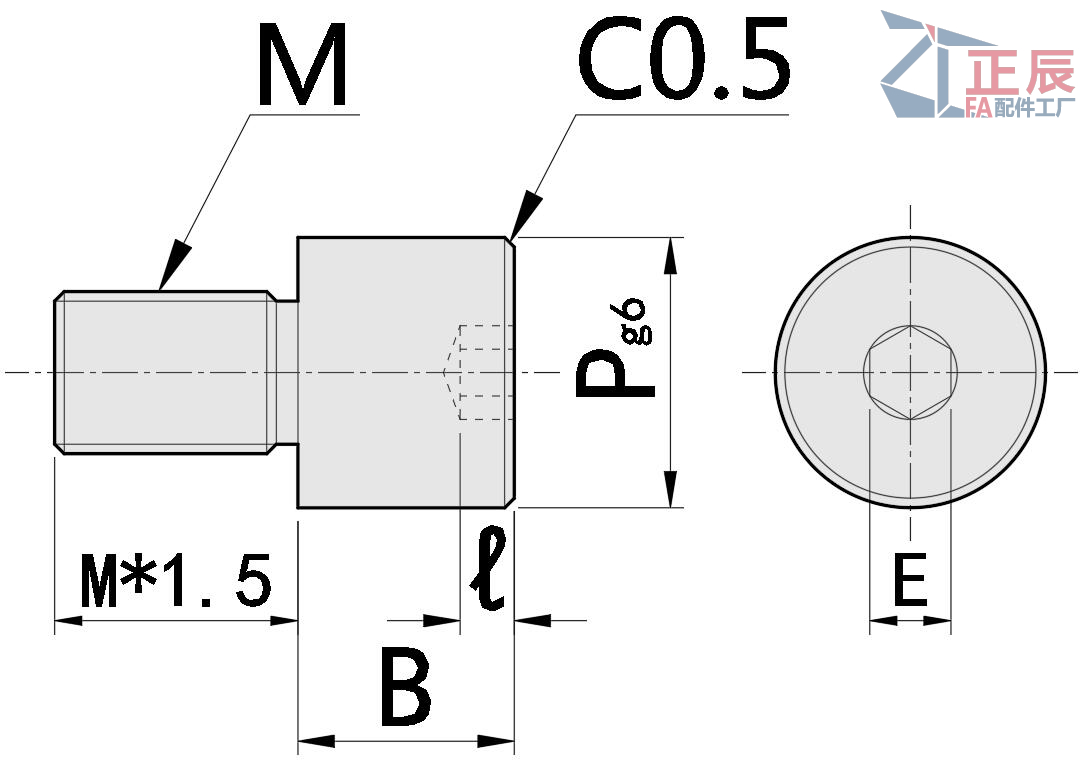

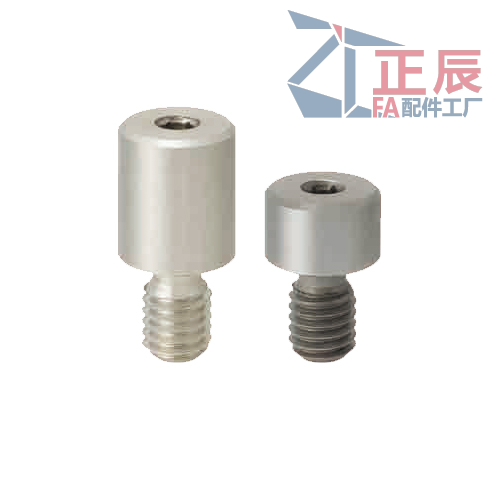

Rundkopf-Fixierstift mit großem Kopf und flacher Spitze mit Innensechskant-Gewindeschaft JPLR

Positionierstifte werden zur kontrollierten Positionierung eines Werkstücks mit feinen Toleranzen verwendet
Verfügbarkeitsstatus:
Menge:
erkundigen In den Einkaufswagen

Sechskanteinsätze ermöglichen eine einfache Montage mit einem Sechskantschlüssel

Beachten Sie, dass Stifte mit kleinem Gewindedurchmesser einen dünnen Unterkopfteil haben.

Einer der gebräuchlichsten Stifte ist ein Stufenstift mit entweder kleinem oder großem Kopf.

Typischerweise werden Positionierungsstifte für die kontrollierte Positionierung eines Werkstücks mit feiner Toleranz verwendet.Zum Beispiel bei einer Palette, die entlang einer Achse bewegt wird und bei der der Antriebsmechanismus nicht genau und stabil genug ist, um sie in eine Position zu bringen, die ausreichend genau ist, um einen bestimmten Prozess auszuführen, kann die Verwendung von Positionierstiften die beste Lösung sein.

Normalerweise reichen zwei Fixierstifte aus, um das Werkstück auf einer Ebene richtig zu fixieren.

Es gibt Dutzende von Arten von Positionierungsstiften, die in einem Design verwendet werden können.Wir erklären die Struktur und zeigen an einem Beispiel, wie jeder Stil angewendet werden kann.

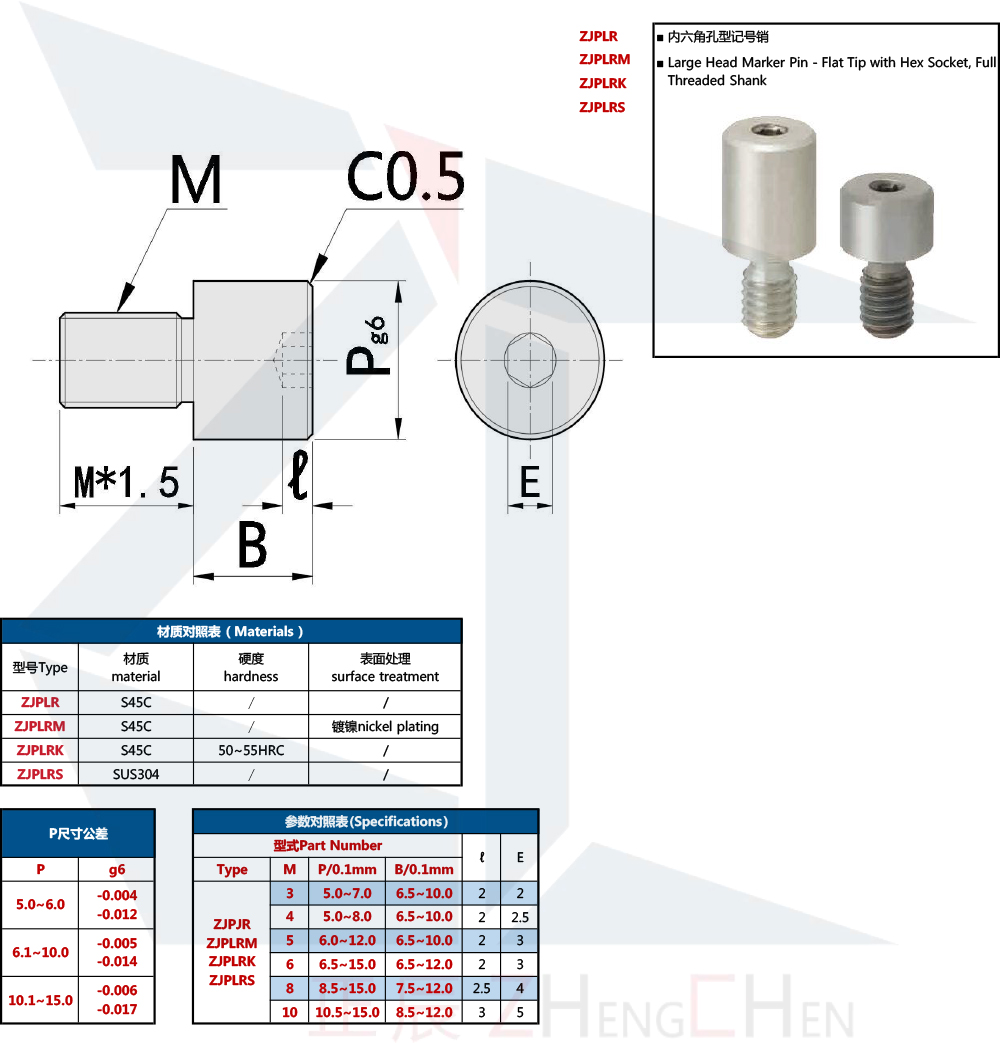

Positionierungsstift mit großem Kopf


Beispiel

Markierungsstifte -Innensechskant-:Verwandte Abbildung


Häufig gestellte Fragen zu diesem Produkt (FAQ)


1. Warum hat der Positionierstift ein Mittelloch?

Der letzte Bearbeitungsschritt ist das spitzenlose Schleifen.An dieser Stelle ist ein zentrales Loch zum Positionieren erforderlich, es handelt sich also um ein zentrales Loch, das zum spitzenlosen Schleifen geöffnet ist.


2. Wie sieht die Situation ohne Mittelloch aus?

Das Material ist SUS304 und es gibt kein Mittelloch, wenn es die Genauigkeitsanforderungen im Schneidzustand erfüllen kann.Oder bei der Produktion in großen Mengen.


3. Warum ist der Hals des Positionierstifts hinterschnitten?

Wegen seiner hohen Koaxialität muss auch der Hals geschliffen werden.Der Halsschleifprozess erfordert eine Rückenrille.


4. Wurde der Gewindeteil des Positionierstifts ebenfalls einer Abschreckbehandlung unterzogen?

ja, haben wir.Das vordere Ende wurde ebenfalls einer Abschreckbehandlung unterzogen.
