Kugelrollen, Kugeltransfers mit Stellschraube BCSB

Wir haben eine gleichmäßige Kugelrotation erreicht, indem wir die Hauptkugel mit mehreren Nebenkugeln umgeben haben. Ein kleiner Reibungskoeffizient ermöglicht den Transport von Werkstücken mit minimalem Kraftaufwand. Dank der reibungslosen Drehung in jede 360°-Richtung ist ein Wechsel der Transportrichtung einfach.
Verfügbarkeitsstatus:
Menge:

BCSB: Edelstahlkugeln

Typ: Kugeltransfer-Stellschraube

Wir haben eine gleichmäßige Kugelrotation erreicht, indem wir die Hauptkugel mit mehreren Nebenkugeln umgeben haben. Ein kleiner Reibungskoeffizient ermöglicht den Transport von Werkstücken mit minimalem Kraftaufwand. Dank der reibungslosen Drehung in jede 360°-Richtung ist ein Wechsel der Transportrichtung einfach.

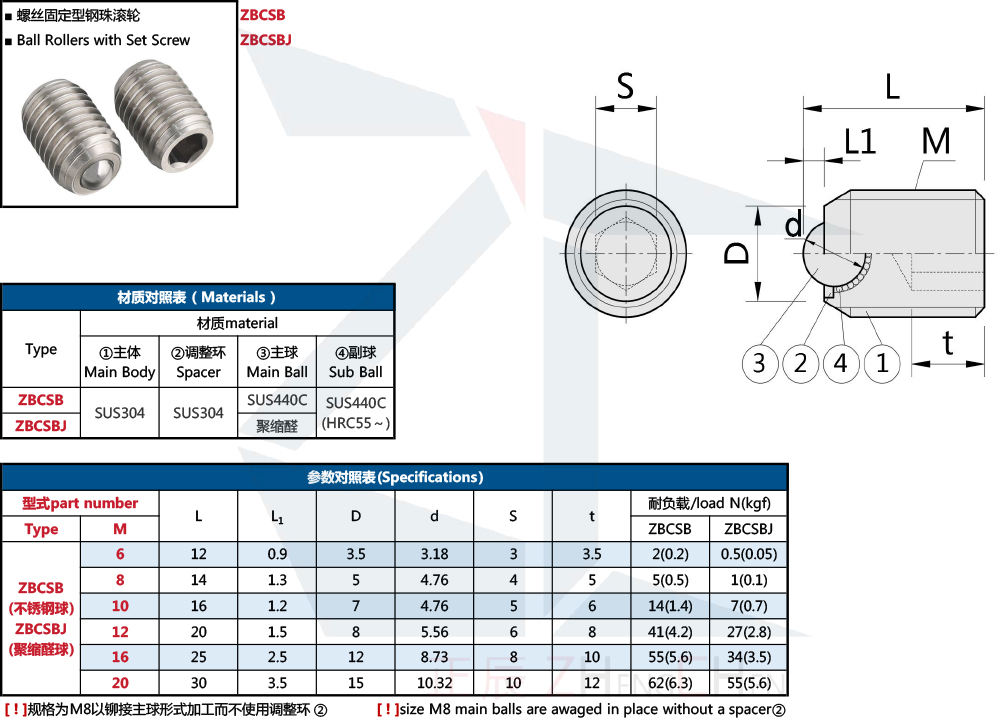

Kugeltransfer-Stellschraube

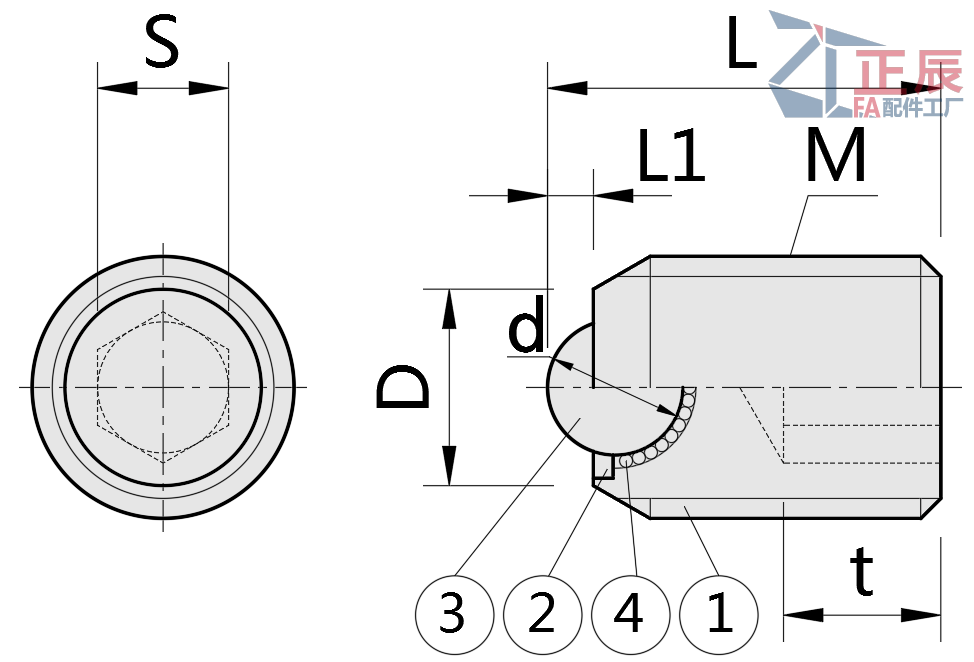

Kugelrollen – Stellschraube: Verwandtes Bild
・Materialien
Typ [ M ]Material
①Hauptteil ②Abstandhalter ③Hauptball ④Sub-Ball
BCSB EdelstahlXM-7 Edelstahl 304 440C Edelstahl (HRC55~) 440C Edelstahl (HRC55~)
BCSBJ Polyacetal-Kugel
BCSBJJ Polyacetal -

Teilenummer L L1 D d S t Zulässige Last N (kgf)
Typ M BCSB BCSBJ
BCSB
(Edelstahlkugeln)
BCSBJ
(Polyacetalkugeln)
6 12 0.9 3.5 3.18 3 4 2(0,2) 0,5(0,05)
8 14 1.3 5 4.76 4 5 5 (0,5) 1 (0,1)
10 16 1.2 7 4.76 5 6 14 (1,4) 7 (0,7)
12 20 1.5 8 5.56 6 8 41 (4,2) 27 (2,8)
16 25 2.5 12 8.73 8 10 55 (5,6) 34 (3,5)
20 30 3.5 15 10.32 10 12 62 (6,3) 55 (5,6)


.

Teilenummer L L1 D d E W Zulässige Last N(kgf)
Typ M
BCSBJJ
(Polyacetal)
8 14 1.5 6 4.76 1.5 1.2 1.5 2 (0,2)
10 16 1.7 8 5.56 2.5 1.5 2 4 (0,4)
16 25 2.8 12 8.73 3 2 3 7 (0,7)
20 30 3.5 14 10.32 3.5 3 4 11 (1.1)


Beispiel

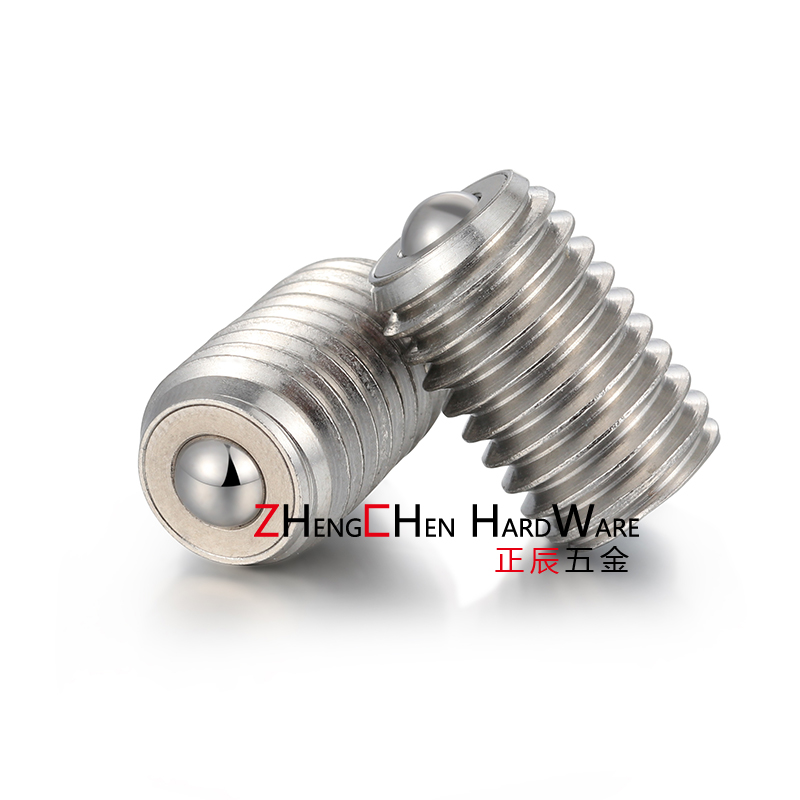

Kugelrollen – Stellschraube: Verwandtes Bild


Häufig gestellte Fragen zu diesem Produkt (FAQ)


Welche unterschiedlichen Rollentypen gibt es entsprechend ihrer Einbauart?

Lagertyp, Typ mit gerader Säule, Typ mit Anschlagschraube, Typ mit Keilnut, Typ mit Welle, Typ mit fester Seitenschraube usw.


Welche Walzentypen werden nach ihren unterschiedlichen Materialien unterteilt?

Polyurethanrollen, Gummirollen, Harzrollen, Metallrollen, Stahlkugelrollen usw.


Welche Formen haben Stahlkugelrollen?

Sechskantschraubentyp, kreisförmiges Außengewinde, Flanschtyp, zylindrischer Typ, fester Schraubentyp, Komponententyp usw.


Welche maximale Länge kann die Rollstange derzeit erreichen?

600mm


Was ist die maximale Länge eines Rollenförderbandes?

600mm
